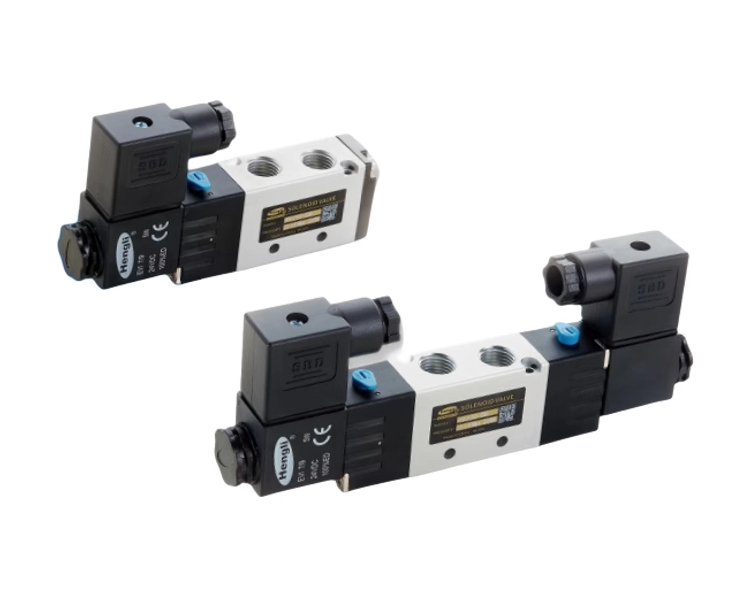

H4V系列电磁阀

H4V系列电磁阀

产品特点 • 三位置电磁阀有三种中央功能可供选择；
• 双头二位置电磁阀具有记忆功能；
• 内孔采用特殊工艺加工，磨擦阻力小，启动气压低，使用寿命长；
• 附设手动装置，利于安装调试；
• 有多种标准电压等级可供选用。

文件下载

PDF

功能符号

产品规格

订购码

安装与使用


型号	H4V110-M5 H4V120-M5	H4V130C-M5 H4V130P-M5 H4V130E-M5	H4V110-06 H4V120-06	H4V130C-06 H4V130E-06 H4V130P-06
工作介质	空气（经40μm以上滤网过滤）
作动方式	内部引导式或外部引导式
接管口径[注1]	进气=出气=M5		进气=出气=PT1/8
有效截面积（CV）[注4]	H4V110-06,H4V120-06:10.2mm²(Cv=0.6) H4V130C-06:8.6mm²(Cv=0.51)
位置数	二位五通	三位五通	二位五通	三位五通
使用压力范围	0.15~0.8MPa(21~114psi)
保证耐压力	1.2MPa(175psi)
工作温度	-20~70℃
本体材质	铝合金
润滑[注2]	不需要
最高作动频率[注3]	5次/秒	3次/秒	5次/秒	3次/秒
重量（g）	H4V110-M5：120 H4V120-M5：175	200	H4V110-06:120 H4V120-06:175	200

型号	H4V210-06 H4V220-06	H4V230C-06 H4V230E-06 H4V230P-06	H4V210-08 H4V220-08	H4V230C-08 H4V230E-08 H4V230P-08
工作介质	空气（经40μm以上滤网过滤）
作动方式	内部引导式或外部引导式
接管口径[注1]	进气=出气=排气=PT1/8		进气=出气=PT1/4排气=PT1/8
有效截面积（CV）[注4]	H4V210-08,H4V220-08:17.0mm²(Cv=1.0) H4V230C-08:13.6mm²(Cv=0.8)
位置数	二位五通	三位五通	二位五通	三位五通
使用压力范围	0.15~0.8MPa(21~114psi)
保证耐压力	1.2MPa(175psi)
工作温度	-20~70℃
本体材质	铝合金
润滑[注2]	不需要
最高作动频率[注3]	5次/秒	3次/秒	5次/秒	3次/秒
重量（g）	H4V210-06:220 H4V220-06:320	360	H4V210-08:220 H4V220-08:320	360

型号	H4V310-08 H4V320-08	H4V330C-08 H4V330E-08 H4V330P-08	H4V310-10 H4V320-10	H4V330C-10 H4V330E-10 H4V330P-10
工作介质	空气（经40μm以上滤网过滤）
作动方式	内部引导式或外部引导式
接管口径[注1]	进气=出气=排气=PT1/4		进气=出气=PT3/8排气=PT1/4
有效截面积（CV）[注4]	H4V310-10,H4V320-10:28.0mm²(Cv=1.65) H4V330C-10:21.3mm²(Cv=1.25)
位置数	二位五通	三位五通	二位五通	三位五通
使用压力范围	0.15~0.8MPa(21~114psi)
保证耐压力	1.2MPa(175psi)
工作温度	-20~70℃
本体材质	铝合金
润滑[注2]	不需要
最高作动频率[注3]	4次/秒	3次/秒	4次/秒	3次/秒
重量（g）	H4V310-08:310 H4V320-08:400	450	H4V310-10:310 H4V320-10:400	450

型号	H4V410-15	H4V420-15	H4V430C-15	H4V430E-15	H4V430P-15
工作介质	空气（经40μm以上滤网过滤）
作动方式	内部引导式或外部引导式
接管口径[注1]	进气=出气=排气=PT1/2
有效截面积（CV）[注4]	H4V410-15,H4V420-15:48.0mm²(Cv=2.82) H4V430C-15:40.0mm²(Cv=2.35)
位置数	两位五通	三位五通
使用压力范围	0.15~0.8MPa(21~114psi)
保证耐压力	1.2MPa(175psi)
工作温度	-20~70℃
本体材质	铝合金
润滑[注2]	不需要
最高作动频率[注3]	3次/秒
重量（g）	590	720	770

[ 注 1] 接管牙型有 G 牙、NPT 牙可供选择。

[ 注 2] 如有加油润滑，中途不可停止，建议润滑油为 ISO VG32 或同级用油。

[ 注 3] 最高动作频率为空载状态。

[ 注 4] 有效截面积和 Cv 值是依据测试流量数据计算得到。

底座型号	100M	200M	300M	400M
工作介质	空气（经40μm以上滤网过滤）
工作温度	-20~70℃
适用阀体类型	H4V100系列	H4V200系列	H4V300系列	H4V400系列

H4V		1		10		06	A	-		-	W
-		①		②		③	④	⑤		⑥	⑦
①	系列代号	1	100系列
②	电控方式	10	双位置单电控	20	双位置双电控	30C	三位置双电控中位封闭型	30E	三位置双电控中位排气型	30P	三位置双电控中位压力型
③	接管口径	M5	M5				06	1/8
④	标准电压	A	AC220V	B	DC24V	C	AC110V	D	AC24V	E	DC12V
⑤	接电方式	-	DIN插座式				I	出线式（注）
⑥	牙性代码	-	PT牙	G	G牙	T	NPT牙
⑦	先导方式	-	内先导				W	外先导

H4V		2		10		06	A	-		-	W
-		①		②		③	④	⑤		⑥	⑦
①	系列代号	2	200系列
②	电控方式	10	双位置单电控	20	双位置双电控	30C	三位置双电控中位封闭型	30E	三位置双电控中位排气型	30P	三位置双电控中位压力型
③	接管口径	06	1/8				08	1/4
④	标准电压	A	AC220V	B	DC24V	C	AC110V	D	AC24V	E	DC12V
⑤	接电方式	-	DIN插座式				I	出线式（注）
⑥	牙性代码	-	PT牙	G	G牙	T	NPT牙
⑦	先导方式	-	内先导				W	外先导

H4V		3		10		08	A	-		-	W
-		①		②		③	④	⑤		⑥	⑦
①	系列代号	3	300系列
②	电控方式	10	双位置单电控	20	双位置双电控	30C	三位置双电控中位封闭型	30E	三位置双电控中位排气型	30P	三位置双电控中位压力型
③	接管口径	08	1/4				10	3/8
④	标准电压	A	AC220V	B	DC24V	C	AC110V	D	AC24V	E	DC12V
⑤	接电方式	-	DIN插座式				I	出线式（注）
⑥	牙性代码	-	PT牙	G	G牙	T	NPT牙
⑦	先导方式	-	内先导				W	外先导

H4V		4		10		15	A	-		-	W
-		①		②		③	④	⑤		⑥	⑦
①	系列代号	4	400系列
②	电控方式	10	双位置单电控	20	双位置双电控	30C	三位置双电控中位封闭型	30E	三位置双电控中位排气型	30P	三位置双电控中位压力型
③	接管口径	15	1/2
④	标准电压	A	AC220V	B	DC24V	C	AC110V	D	AC24V	E	DC12V
⑤	接电方式	-	DIN插座式				I	出线式（注）
⑥	牙性代码	-	PT牙	G	G牙	T	NPT牙
⑦	先导方式	-	内先导				W	外先导

底座订购码

-		100M			2F			-
-		①			②			③
①	规格代号	100M	100系列底座	200M	200系列底座		300M	300系列底座	400M	400系列底座
②	连数代号	1F	1连	2F	2连		...		16F	16连
③	接管口径	空白	PT牙	G	G牙			T	NPT牙

盲板订购码

-		P			100M			R2
-		①			②			③
①	组件代号	P	组件
②	规格代号	100M	100系列底座	200M	200系列底座		300M	300系列底座	400M	400系列底座
③	盲板代号	R2	底座用盲板

【注】1、100M、200M 系列连数数目至 16 连；300M 系列连数数目至 12 连；400M 系列连数数目至 8 连；

2、订购码包括底座和盲板两个部分，底座组件包括底座、底座垫片、螺钉；盲板组件包括盲板、螺钉。
