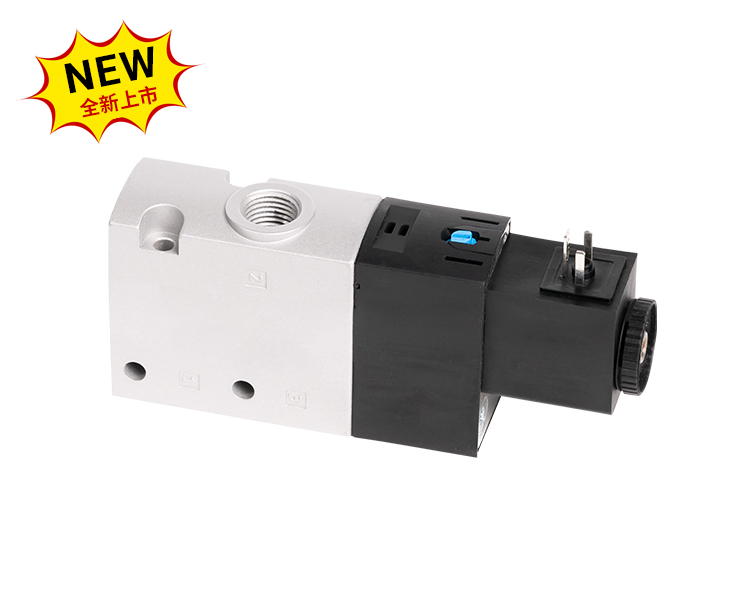

主要技术参数 | ||||||||
阀功能 | 两位三通阀 | 两位五通阀 | 三位五通阀 | |||||
阀代码 | 23R | 23U | 25M | 25B | 35C | 35P | 35E | |
阀宽[mm] | 21 | |||||||
公称通径 直径[mm] | 5.7 | 5 | 4.8 | 4.5 | ||||
结构特点 | 活塞滑阀 | |||||||
气流方向 | 可逆，外先导气源时 | |||||||
先导气源 | 内先导或外先导 | |||||||
控制方式 | 先导控制 | |||||||
手控装置 | 按钮式 | |||||||
重叠 | 正重叠 | |||||||
密封原理 | 软密封 | |||||||
安装方式 | 可选通过通孔 | |||||||
标准额定流量qnN[Lmin] | 700 | 700 | 700 | 700 | 600 | |||
驱动方式 | 电驱动 | |||||||
安装位置 | 任意 | |||||||
排气功能 | 可节流 | |||||||
气接口 | 1,2,3 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 |
4,5 | - | - | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | |
先导气源 气口12/14 | M5 | |||||||
先导排气口82/84 | M5 | |||||||
VMDB | ﹣L | 20 | ﹣23R | ﹣A | Z | G18 | Q6 | U | 5 |
电磁阀 | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ |
① | -阀型：L=管式阀 | ||||||||
② | 规格：20；25；30 | ||||||||
③ | ﹣阀功能 | ||||||||
二位三通（23R/U） | 二位五通（25M/B） | 三位五通（35C/P/E） | |||||||
23R：二位三通阀，常闭型 | 25M：单电控 | 35C：中封型 | |||||||
23U：二位三通阀，常开型 | 25B：双电控 | 35P：中压型35E：中泄型 | |||||||
④ | -单电控阀复位方式：A=气复位，M=弹簧复位 | ||||||||
⑤ | 先导型式：空白=内先导，Z=外先导 | ||||||||
⑥ | 气源接口：G18=G1/8G14=G1/4G38=G3/8 | ||||||||
⑦ | 快插接头Q4=4mm，Q6=6mm，Q8=8mm，Q10=10mm，Q12=12mm，空白=不带快插 | ||||||||
⑧ | 排气口：U=消声器：空白=无接头；J=带接头 | ||||||||
⑨ | 额定工作电压：3=AC110V;4=AC220V;5=DC24V;6=DC12V | ||||||||
安装与使用须知
1.使用前注意检查元件是否损坏，然后安装使用。
2.安装时，请注意气体流动方向及接管是否正确，电压是否符合要求。
3.请注意防尘，建议气口安装消声器或消声节流阀。
4.连接管路时，并注意消除管接头、管子内的金属颗粒、粉尘及油污等
