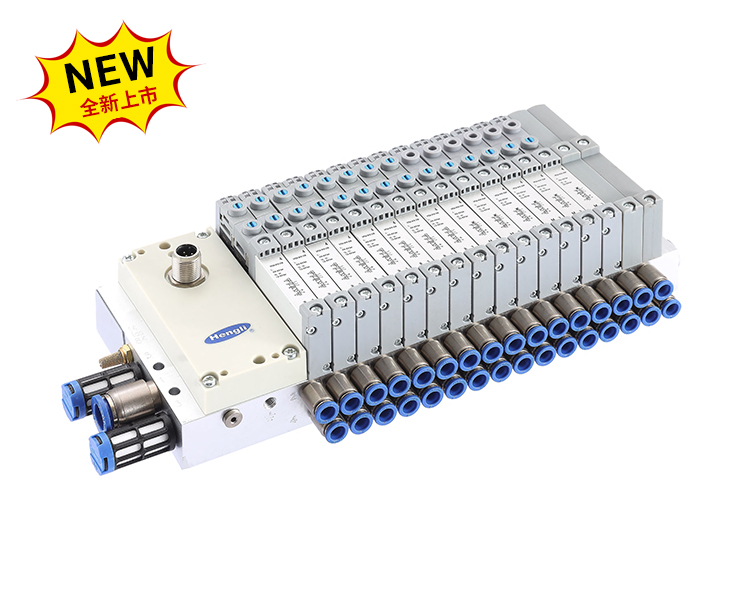

| -B | 14 | -PN | -Z | -V1 | Q10 | -L | L | U | L | Q4S | 2 | R |
... | ... | ... | |||||||||||
阀岛 | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | 1) | 2) | 3) |
① | -阀型：S=半管式阀，B=板式阀 | ||||||||||||
② | 阀宽mm：10;14;18 | ||||||||||||
③ | -电连接方式: | ||||||||||||
S25 | Sub-D25针 | EC | EtherCAT | CC | CC-link IEFB | LK | IO-Link | EN | EtherNet/IP | PN | Profinet | ||
④ | -先导型式：空白=内先导，Z=外先导 | ||||||||||||
⑤ | 接头材质：空白=黄铜镀镍；V1=不锈钢 | ||||||||||||
⑥ | -气源接口： | ||||||||||||
空白 | 不装接头 | Q6 | 快插接头6mm，适用阀宽10 | Q8 | 快插接头8mm，适用阀宽10 | ||||||||
Q10 | 快插接头10mm，适用阀宽14 | Q12 | 快插接头12mm，适用阀宽14、18 | Q16 | 快插接头16mm，适用阀宽18 | ||||||||
⑦ | -气源接头安装位置： | ||||||||||||
空白 | 两侧安装 | L | 左侧安装 | R | 右侧安装 | ||||||||
F | 底面，两侧，用于控制柜 | FL | 底面，左侧，用于控制柜 | FR | 底面，右侧，用于控制柜 | ||||||||
⑧ | 接头：空白=直插；L=L型 | ||||||||||||
⑨ | 消声器：空白=无；U=消声器 | ||||||||||||
⑩ | 消声器安装： | ||||||||||||
空白 | 左右两侧安装 | L | 左侧安装 | ||||||||||
R | 右侧安装 | F | 底面，用于控制柜 | ||||||||||
【注】 | 当需要不同阀接头及数量不等、阀功能各异时，按1）+2）+3）方式分别表述，参考【示例】；对阀口有不同定义及压力分区时，请咨询本公司 | ||||||||||||
1） | 阀接口： | ||||||||||||
空白 | 不装接头 | Q4S | 快插接头4mm，适用阀宽10、14 | ||||||||||
Q6S | 快插接头6mm，适用阀宽10、14、18 | Q8S | 快插接头8mm，适用阀宽14、18 | ||||||||||
2） | 每种功能阀的数量：2=2个；3=3个...24=24个，每种阀功能及数量可根据实际需要选择 | ||||||||||||
3） | -阀位上阀的功能及代码 | ||||||||||||

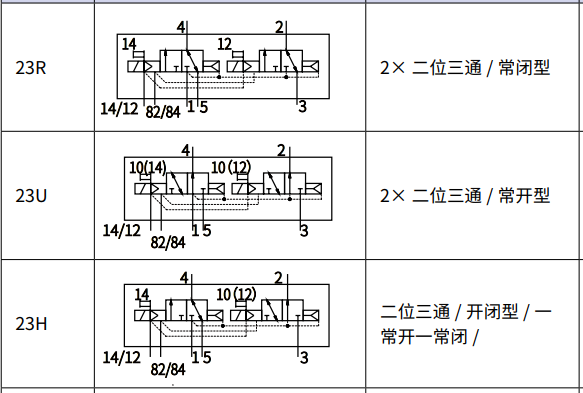

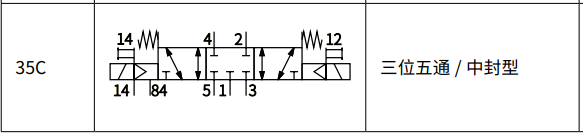

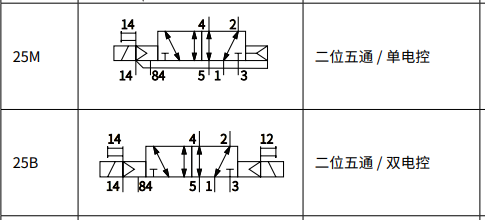

R | 2×常闭型/气复位 | M | 单电控/气复位 | C | 中封型 | T | 空位盲板 | ||||||

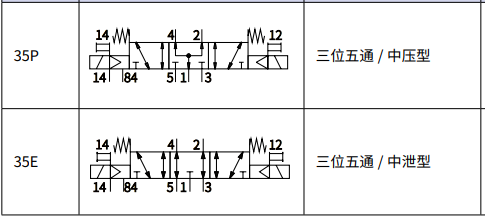

U | 2×常开型/气复位 | B | 双电控 | P | 中压型 | X | 气源板 | ||||||

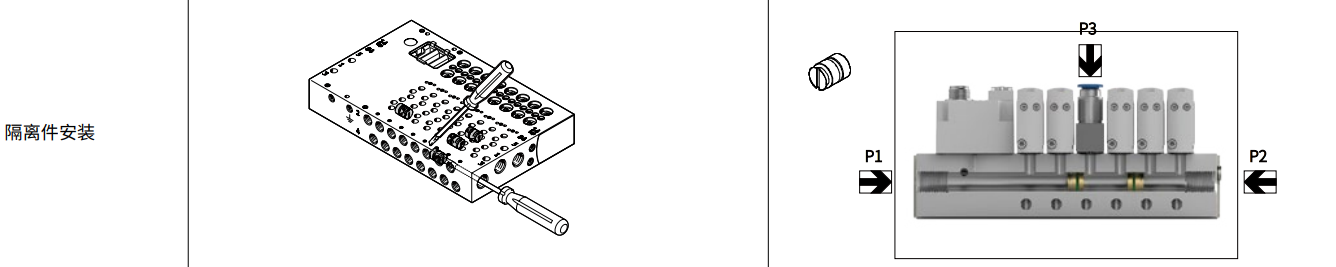

H | 开闭型1×常开1x常闭/气复位 | E | 中泄型 | D | 通道隔离件 | ||||||||
